全功能数字会议系统

系列是一款全新智能型全功能数字会议系统,完美地将全数字技术和综合网络技术全面地引入到会议系统中,把先进的数字技术、网络技术和音频技术充分地结合起来。可与智能中央控制系统、视频会议系统、监控防火系统实现了无缝连接,为高效的现代会议系统工程提供更完整的解决方案。



全功能数字会议系统主机

TECHNO CTS-6688



技术特点

ü 符合IEC60914、GBT15381-94国际标准

ü 采用数字技术为核心 ,内置高性能CPU,支持讨论、视像跟踪。

ü 音频信号采用32bit高速浮点DSP进行处理带宽20Hz~20KHz完美清晰

ü 高性能开关电源供电,长距离传输对音质不会有任何影响

ü 抗干扰电路设计,杜绝一切手机信号的干扰

ü 自带2.8寸液晶屏,独立按键操作

ü 四路话筒连接,每路支持30个单元,可接120个单元,支持12支主席单元,

ü 具有S端子和5P接线端子接口,连接标清或高清摄像头,支持SONY VISCA、EVI HD、PELCO P/D、BRC300通讯协议

ü 内置4进2出(RCA接口)视频器,最多可连接6个标清摄像头

ü 具有视频切换RS-485通讯接口,可连接高清视频切换器

ü 具有中控代码RS-232接口,可连接中控系统

ü 多路音频输入输出接口,可连接扩声或录音设备

ü 主机和电脑可以USB本地方式进行连接通讯,使用PC软件对系统进行设置。亦可不需电脑直接在主机上对系统进行设置,支持在线更新代码

ü 具有多种会议模式: FIFO(先进先出模式)、LIFO(后进先出模式)、FREE(全开放模式)、、C-ONLY(主席模式)

ü 可设置发言数量、自动关闭、限时关闭、声控发言等功能

ü 可安装于19英寸标准机柜上,易于存放和保管

参数规格

产品型号


主机供电

AC110V-220V/50Hz

频率响应

20Hz-20kHz

信噪比

>96dBA

总谐波失真

<0.05%

录音接口

USB接口

话筒单元接口

圆头DIN-8插座接口x4

级联接口

圆头DIN-8插座接口x2

中控连接口

232串口x1

视频切换通讯接口

232串口x1

摄像头控制连接口

S端子  5P接线端子

电脑接口

USB接口x1    RJ45网口x1

视频切换接口

RCA (莲花插座) 6x2

音频输入

RCA(莲花插座)x2  6.3mm插座x1(报警音频)

音频输出

RCA(莲花插座)x2  6.3mm插座x1

XLR卡侬插座x1

外部尺寸(L×W×H)

483×323×90mm

颜色

灰黑色

安装方式

19英寸标准机柜

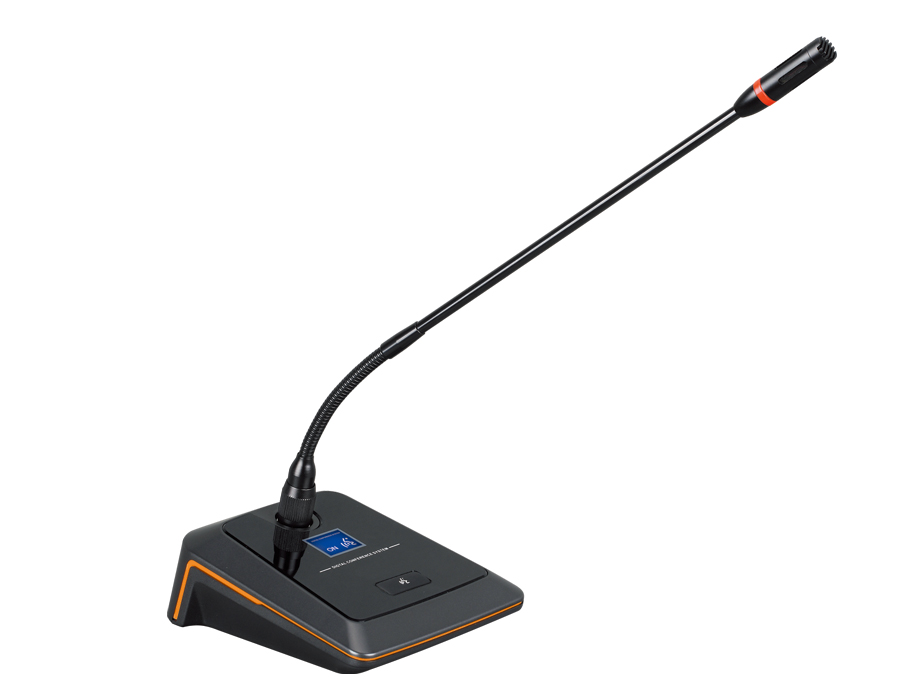

 系统发言单元


TECHNO CTS-6688D/C

单元描述:

ü 符合IEC60914、GBT15381-94国际标准

ü 专利外观设计,整体高档庄重,符合现代审美标准

ü 专业高保真电容咪芯,拾音灵敏、语音清晰带宽达到20Hz~20KHz

ü 采用防干扰电路设计,可防止手机等电子产品的干扰。

ü 话筒头部带发言灯圈,可显示单元发言、关闭状态

ü 发言开关按键带透光发言图案,发言时常亮

ü 单元为无源设备,由系统主机供电。输入电压为24V,属安全范围

ü 单元T型8芯连线,线材采用全线铝箔、水线屏蔽,大大降低强电磁波对线材的干扰

ü 话筒单元带有扬声器及耳机输出口, 并带有音量调节按键,可以自由选择输出方式并调节其音量。

ü 带声频启动功能,发言时话筒单元电源自动打开。

ü 支持多个主席单元,连接时不受位置限制可任意安装,具有全权控制会议秩序的优先功能,可控制会议气氛。

ü "手拉手"电缆串联连接模式,便于安装和维护

参数规格

产品型号


工作电压

DC24V(由主机供给)

输入、输出

8P-DIN T型线

输入

心形指向性驻极体

灵敏度

-46 dBV/Pa

频率响应

20Hz~20KHz

输入阻抗

2 k

方向性0°/180°

> 20 dB (1 kHz)

等效噪声

20 dBA (SPL)

话筒最大声压级

125 dB (THD<3%)

信噪比

>80dB

通道串音

>80dB

总谐波失真

<0.05%

显示屏

128x32 PMOLED 琥珀色

内置扬声器

8Ω 2W

耳机负载

>10

耳机音量

10 mW

耳机接口

3.5mm耳机插座×2

外部尺寸(不含话筒杆)

188×128×52mm

重量

1.0kg

颜色

灰黑

安装方式

桌面式
