SC系列音频媒体矩阵

音频媒体矩阵


SC系列音频媒体矩阵

Sabine Communications SC系列音频处理器是SABINE音频处理器家族里的新成员,美国设计,采用了ADI专业SHARC数字音频信号处理芯片,40Bit浮点运算能力。SC系列将为你带来一个全新的音频处理性能,简单易用,全开放式结构,一拖一拉式的音频配置方式。SC系列数字系统处理设备顺应音频传输领域发展趋势,以Dante音频传输技术为基础,因此,产品具备强大的音频传输能力和音频处理能力。

处理器采用开放式构架,用户可自由设计选用DSP功能模块,还可以通过Dante进行拓展分区及网络控制,使得任何规模和不同复杂程度的系统都能够以高效的方式进行创建和管理。此外,SC系列数字系统处理器配有多种强大的且可自行设计定义的控制平台和界面,以适应不同场合的灵活应用。

SABINE SC系列具有8x8和16×16等2种输入/输出结构。每路输入通道都支持麦克风和平衡线路输入,48V幻象供电和优秀的话筒前置放大能力。SC系列另有支持数字网络输入/输出(16x16,Dante)协议版本的主机,分别是SC8008N和SC1616N。

一个灵活稳定的DSP模块,可让客户创建出一个极具个性的DSP音频系统,以满足不同的环境需求。SCcom控制软件拥有便捷的(GUI)图形用户界面、DSP连接设计自动优化功能和快捷的网络连接管理能力(DHCP模式下)。

工程师使用 "SCcom" 软件的图形界面,通过以太网完成对SC系列音频处理器的控制,控制软件在任意一台使用Windows系统的电脑中都可以安装。处理器具有逻辑输入和继电器输出,也可以使用SC系列VS4墙装面板和T7W触摸面板或者第三方控制面板控制。



产品特性

Ø  开放式DSP功能模块;

Ø  Dante音频传输技术;

Ø  40Bit DSP浮点运算;

Ø  20Bit高性能A/D转换,采样率48KHz;

Ø  专业麦克风前置放大器;

Ø  SCcom图形界面控制软件;

Ø  SC系列控制面板可供选配;

Ø  2行24字符背光LCD显示屏;

Ø  具备通道信号及状态LED灯;

Ø  具备6个菜单键及1个参数调节键;

Ø  DSP功能模块包含:延时(最大2s)、均衡(图示及参量)、压缩器、压限器、噪声门、低噪补偿、矩阵混音、优先闪避器、音乐优先权、自动增益控制、自动反馈抑制器等等。

l  延时(Delay)

SC系列延时功能设计灵活,有10毫秒、50毫秒、100毫秒、500毫秒、1秒和2秒可选,可各输入输出通道共用延时,全根据应用空间大小和音箱位置设置使用延时。

l  优先闪避器(Ducker)

解决了在调音台上手动调节背景音乐音量的烦恼,可在演讲或语音广播开始时自动降低背景音乐音量,结束后将背景音乐电平提升至正常水平,特别适用于宴会厅、参观或购物中心等场所。

l  图示均衡与参量均衡(PEQ & GEQ)

SC系列提供1-8段参数均衡器可选,还提供7段、15段、31段图形均衡器可挑选,用户可按照音频系统需求选择均衡种类与数量。

l  噪声门(Noise Gate)

设置噪声门阈值的电平,可在无有效信号、只有噪音的情况下关闭信号输入,使可感知噪音降至最低,有效信号出现时,噪音会被有效信号“遮蔽”。

l  低噪补偿(Gain Sharing Auto Mixer)

通过话筒不间断的监听背景噪音,根据背景噪音大小,音响系统的输出电平也会随之自动调整,以防止噪音高时听不清,或者噪音小时过高。

l  限制器(Limiter)

将压缩比固定在∞:1,一旦输入信号的电平达到指定的阈值,无论输入电平再增加多少,输出电平也不会有任何提升,以有效防止功放和音箱过载损坏。

l  压限器(Compressor)

压缩任何超过预定阈值的信号,从而在一个可控的范围内控制信号的电平。

l  音乐优先(Priority Selector)

当一个立体声信号接入指定的成对立体声输入口,背景音乐的播放会自动淡出直至完全消失,只播放新素材。在需要播放不同音乐和音效的场合中,该功能非常实用。

l  自动增益控制(AGC)

自动调整输入信号电平的差异,从而保证持续、稳定和清晰的输出电平。在广播和电话会议等应用中,话筒将声音发布到远距离,讲话者说话的响度差异和讲话者与话筒之间的差异都会造成音响系统播放电平的巨大变化,最好的解决方法就是使用自动增益控制功能。

l  矩阵混音(Martix Mixer)

SC系列可为系统提供强大的矩阵混音,不仅可以方便的将不同的声音来源混合,输出至不同的输出通道及多个不同的区域,还能完成诸如调节音量的操作,而无需重新配置硬件。

l  自动反馈抑制器(AFC)

SC系列的自动反馈抑制器能轻松准确的自动定位反馈点,然后自动进行必要的调整阻止声反馈,同时又不会对音质造成负面的影响。在会场、演讲大厅等复杂的声学环境中,无需全职专业人员值守,音响系统也可以放心使用。

产品系列介绍

型号

机架

Ethernet

(Control)

输入

(MIC/LINE)

DSP

输出

(LINE)

DANTE

SC 8008

19"

RJ45

8

8

N/A

SC 1616

19"

RJ45

16

16

N/A

SC 8008N

19"

RJ45

8

8

RJ45*2

SC 1616N

19"

RJ45

16

16

RJ45*2

SC系列中带有后缀“N”的型号的设备音频网络传输建立在优势明显的Dante技术上,能保证双向传输16个通道的24Bit,48KHz采样的音频信号,并为控制包提供约100Mbit/s带宽(用以传送、改变参数、 比表数据以及其它各种控制项目)。

通用参数指标

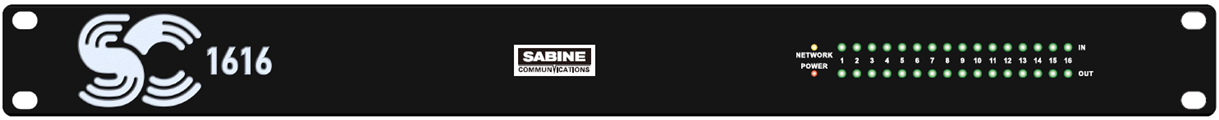

*  前面板配置

显示屏:2行24字符背光LCD

LED通道信号灯:1个通道

LED状态灯:显示数据传输状态,1个

菜单键:6个,仅供设置网络连接参数用

参数调节键:1个

*  数字音频功效

DSP:40位浮点运算单元

采样率:48KHz

ADC/DAC:24位高效能芯片

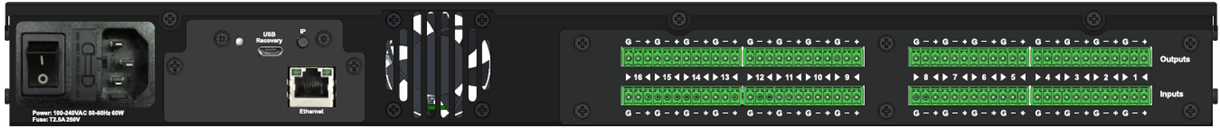

*  接口

模拟输入:3.5mm凤凰接口

模拟输出:3.5mm凤凰接口

以太网接口:标准5类(CAT-5)

以太网最大连接长度:设备与以太网设备连接长度可达100m/300ft

电源接口:标准IEC接头

*  输入输出

输入阻抗:>10KΩ

输出阻抗:50Ω

最大声压级:+20dBu

额定增益:0dB,可增加到+15dB

模式:电子均衡(带+48V幻象电源)

*  模拟音频功效

频响:+/-0.1dB(20至20KHz)

动态范围:110 dB typical(unweighted)

共模抑制比:>100 dB(50至10KHz)

串扰:<-100 dB

失真:0.002%(1 KHz@+4dBu)

*  总体规格

电源:90-240VAC(50~60Hz)

尺寸(mm):483 x 44 x 229(W x H x D)

重量(kg): 5
