Imagine系列高带宽四路板卡多媒体矩阵切换器，提供两种模块化机箱供选择，混插规模为16路4组及32路8组。每一组输入/输出都是模块化，支持无缝矩阵快速或效果切换；支持无缝拼接同步输出，保障输出视频间显示无“折裂”现象；提供B/S架构操作控制，无须安装客户端软件即可快速体验操控设备，支持KVM切换；在维护上提供TCP/IP一键升级主机固件和板卡固件；矩阵系统采用嵌入式操控系统并行高效管理管控各个模块；提供友好的电容触摸屏人机交互界面；对外提供RS232和TCP/IP中控系统接入。
ü 背板高速通道带宽10.2G，有效满足高速视频信号交换
ü 双电源冗余热备份有效保障设备不间断持续稳定工作
ü 自动温控系统实时监测设备工作温度调整扇热风扇模块有效保障设备恒温状态工作，风扇噪音控制在30dB以下
ü 前置面板内置友好人机交互界面4.3寸电容触摸屏
ü 外置TCP/IP接口采用B/S架构，客户端IP地址登录GUI 操控设备
ü 对外支持中控系统接入控制，提供RS232和TCP/IP接口
ü 支持在线通过TCP/IP接口热升级主机及板卡固件方便远程维护升级
ü 背板设计增加了同步视频处理技术，所有输出接口支持拼接同步视频输出，保障多个屏幕间画面时间一致；
ü 主机支持1卡4路输入/输出板卡混插；
ü 主机支持矩阵无缝快速切换/谈入谈出切换确保切换无黑场；
ü 输入输出板卡支持带电热拔插，主机主动识别板卡类型；
Imagine- Sixteen
产品编号：CC0213
通 道：16个输入输出通道，每个板卡支持四路信号可混插，热插拔设计无需将矩阵断电即可在任何时间更换输入/输出板
分 辨 率：最高支持4K×2K 4：4：4 True Color，支持HDCP1.4
色采取样：24bit /1080P
拼 接：内置拼接，输入分辨率自适应，输出可自定义分辨率
EDID ：支持自适应/自定义EDID
切换方式：音视频同步切换，声音和画面同步
预 览：支持信号路由切换预览及设置预览
显 示 屏：4.3英寸IPS电容触摸屏
控 制：支持网络、RS232、前面板触屏控制
功 率：100W
散热方式：自动恒温风扇
电 源：AC220V/50Hz
外 壳：铝制，防护等级IP20
尺 寸：436×88×398mm，2U
重 量：8Kg
包含配件：220V电源线缆、机柜安装架、安装架螺丝
Imagine-thirty
产品编号：CC0214
通 道：32个输入输出通道，每个板卡支持四路信号可混插，热插拔设计无需将矩阵断电即可在任何时间更换输入/输出板
分 辨 率：最高支持4K×2K 4：4：4 True Color，支持HDCP1.4
色采取样：24bit /1080P
拼 接：内置拼接，输入分辨率自适应，输出可自定义分辨率
EDID ：支持自适应/自定义EDID
切换方式：音视频同步切换，声音和画面同步
预 览：-支持信号路由切换预览及设置预览
显 示 屏：4.3英寸IPS电容触摸屏
控 制：支持网络、RS232、前面板触屏控制
功 率：100W
散热方式：自动恒温风扇
电 源：AC220V/50Hz
外 壳：铝制，防护等级IP20
尺 寸：436×132×398mm，3U
重 量：11kg
包含配件：220V电源线缆、机柜安装架、安装架螺丝
ImagineIN

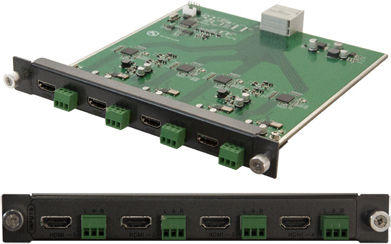

ImagineIN-hd-a/k（输入板卡）
产品编号：CC0215
输入格式：4×HDMI 1.4a （k为含KVM功能接口卡）
分 辨 率：3840×2560/30 Hz，4:4:4，向下兼容，支持HDCP1.4
色度取样：24bit（3840×2560）
音 频：立体声加嵌音频，跟随视频切换
EDID ：自适应/预制/可编辑/可从输出复制
尺 寸：200mm×25mm×190 mm
包含配件：3PIN凤凰端子

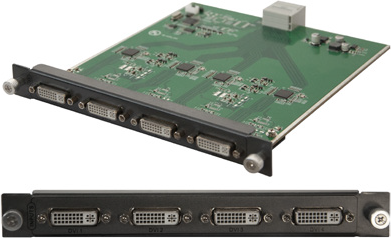

ImagineIN-dvi-a（输入板卡）
产品编号：CC0216
输入格式：4×DVI
分 辨 率：1920×1200/60 Hz，4:4:4，向下兼容，支持HDCP1.4
音 频：-
EDID ：自适应/预制/可编辑/可从输出复制
尺 寸：200mm×25mm×190 mm
ImagineIN-VGA-a（输入板卡）
产品编号：CC0217
输入格式：4×DVI
分 辨 率：1920×1080P/60 Hz，向下兼容
音 频：立体声加嵌音频，跟随视频切换
EDID ：自适应/预制/可编辑/可从输出复制
尺 寸：200mm×25mm×190 mm
包含配件：3PIN凤凰端子
ImagineOUT

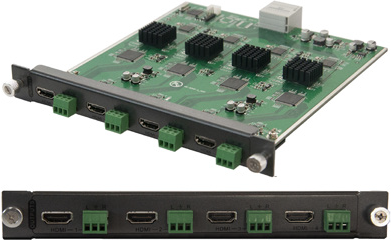

ImagineOUT-hd-a/k（输出板卡）
产品编号：CC0218
输出格式：4×HDMI 1.4a （k为含KVM功能接口卡）
分 辨 率：3840×2560/30 Hz，4:4:4，向下兼容，支持HDCP1.4
色度取样：24bit（3840×2560）
音 频：立体声解嵌音频，跟随视频切换
EDID ：自适应/预制/可编辑/可从输出复制
尺 寸：200mm×25mm×190 mm
包含配件：3PIN凤凰端子

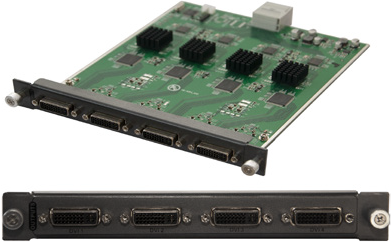

ImagineIN-dvi-a（输出板卡）
产品编号：CC0219
输出格式：4×DVI
分 辨 率：1920×1200/60 Hz，4:4:4，向下兼容，支持HDCP1.4
音 频：-
EDID ：自适应/预制/可编辑/可从输出复制
尺 寸：200mm×25mm×190 mm
ImagineIN-vga-a（输出板卡）
产品编号：CC0220
输出格式：4×DVI
分 辨 率：1920×1080P/60 Hz，向下兼容
音 频：立体声解嵌音频，跟随视频切换
EDID ：自适应/预制/可编辑/可从输出复制
尺 寸：200mm×25mm×190 mm
包含配件：3PIN凤凰端子
