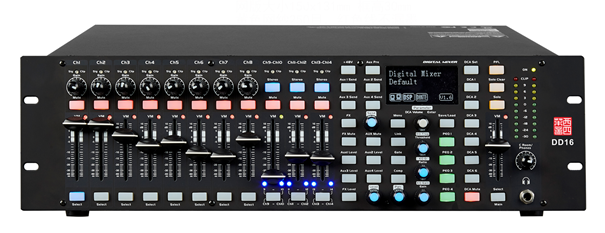

机架式调音台 DD16

数字调音台

DD16是一款标准19寸机柜安装的数字调音台,有16路平衡输入接口,其中10路具有高品质话筒前置放大器。具有4路辅助输出,1路立体声输出,1路耳机输出,1路监听输出。

为方便控制,DD16数字调音台的每路输入通道均按类似模拟调音台的键位安排,具有独立的电平指示灯、增益调节旋钮、哑音按钮、相位调节旋钮、音量调节旋钮。同时,在输入通道还具有对应的DSP功能,包括Auto Mixer自动混音、Ducker优先器、自动反馈抑制器、以及4段参数均衡、压缩器、噪声门等。

DD16具有1块2寸OLED触摸显示屏,24组场景预设,内置1个独立效果器,并可编辑密码实现一键锁定。

调音台可通过IPAD、安卓等电子设备远程控制,并通过dante数字音频网络进行远程信号传输(选配),或配置32路音轨的录音卡进行音频制作(选配)。


技术参数

输入

频率响应:17Hz~22kHz @ 0dBu

总谐波失真:<0.01% @0dBu 1KHz

增益:0dB 至 50dB

信噪比:109dB

最大输入电平:+20dBu

MIC输入阻抗:6.8kΩ

幻像电源:+48VDC、

线路输入阻抗:75kΩ

LINE输入

频率响应:20Hz~20kHz @ 0dBu(±1.5dB)

总谐波失真:<0.03% @0dBu 1KHz

增益:-20dB 至 30dB

最大输入电平(增益为0dBu):+20dBu

LINE输入阻抗:75kΩ

输出:

最大输入电平:+20dBu

输出阻抗:240Ω

噪声门:

阀值:-84dBu~+20dBu

启动时间:0.5ms~200ms

释放时间:10ms~1s

压缩器

阀值:-30dBu~+20dBu

启动时间:10ms~150ms

释放时间:10ms~1s

比例:1:1至10:1

增益:0dB~+24dB

EQ

低频(低通):±24dB

中低频:±24dB

中高频:±24dB

高频(高通):±24dB

其他:

输入-输出串扰:<-89dBu

相邻通道串扰:<-88dBu

总线噪音:<-91dBu

ADC动态范围:115dB

DAC动态范围:115dB

DSP:32bit,浮点

主显示屏:2寸(128*64)

工作温度:0~40°C

存储温度:-20°C~45°C
